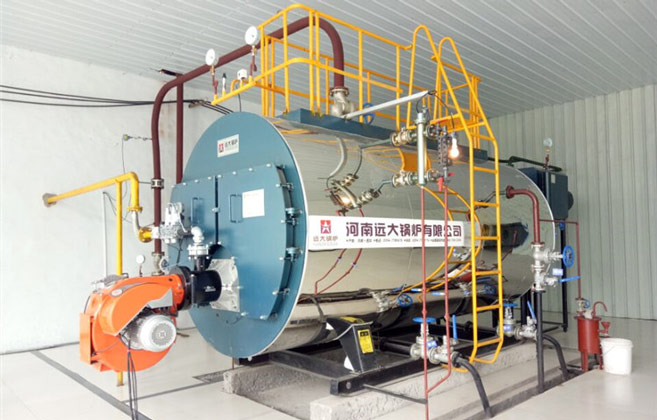

Caldera Pirotubular serie WNS

La caldera de gas/petróleo de la serie WNS adopta una estructura horizontal de respaldo húmedo de tres pasos, un gran horno corrugado y tecnología de tubería de rosca patentada, equipada con quemadores y grupos de válvulas de marca internacional de primer nivel, y un sistema de control PLC de alta coincidencia desarrollado de forma independiente para realizar múltiples enlaces La función de protección de bloqueo protege el equipo que funciona de forma segura.

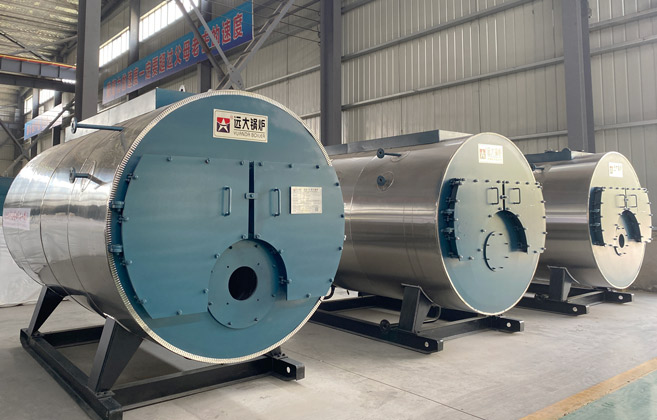

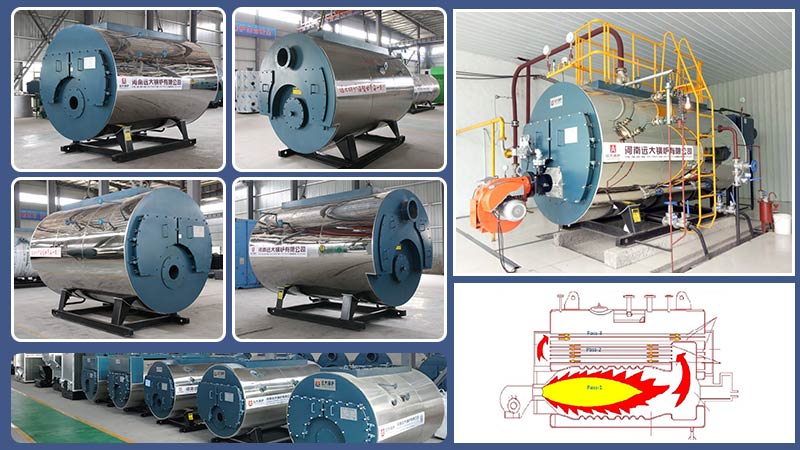

Estructura de la caldera de gas/gasóleo serie WNS

El cuerpo de la caldera WNS incorpora características como diseño de tres pasos, fondo húmedo, hogar corrugado, cámara de inversión de humos y tubos en espiral, lo que permite alcanzar una eficiencia térmica de hasta el 99 %.

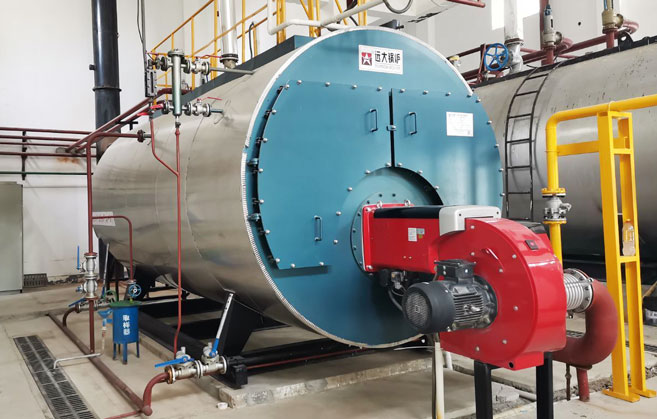

Caldera pirotubular de gas (petróleo) serie WNS

1. Caldera con control de seguridad al 100 % y control de calidad estricto de la caldera

1) Todas las soldaduras cumplen estrictamente los requisitos de China NB/T 47014(JB/T 4708)

2) Sistema de control de calefacción anti seco con válvulas de seguridad dobles, medidores de nivel de agua dobles, doble seguridad de operación segura

3) Con puerta a prueba de explosiones con visor de incendios, si falla el encendido del quemador, esta puerta puede liberar la presión, proteger el daño a las piezas de soldadura

2. Ahorro de energía y alta eficiencia

1) Tubo de fuego en espiral, la tecnología avanzada, para mejorar la potencia térmica de la caldera entre un 10 y un 15 % más de lo normal, y evitar que el tubo en espiral se acumule y se desgaste.

2) Horno corrugado en espiral y estructura trasera húmeda, aumento del 10% del área de calentamiento, evita daños por expansión del calor, reduce la temperatura de la placa del tubo trasero y la protege de grietas.

3. Humedad de vapor de alta calidad por debajo del 1%

1) Equipamos una separación de vapor debajo del puerto de salida de vapor.

2) Con la función de alimentación de agua continua, haga que el nivel del agua sea estable en lugar de grandes diferencias

3) Diseño de tanque de agua más grande, caldera con mayor volumen de agua y mayor espacio de vapor

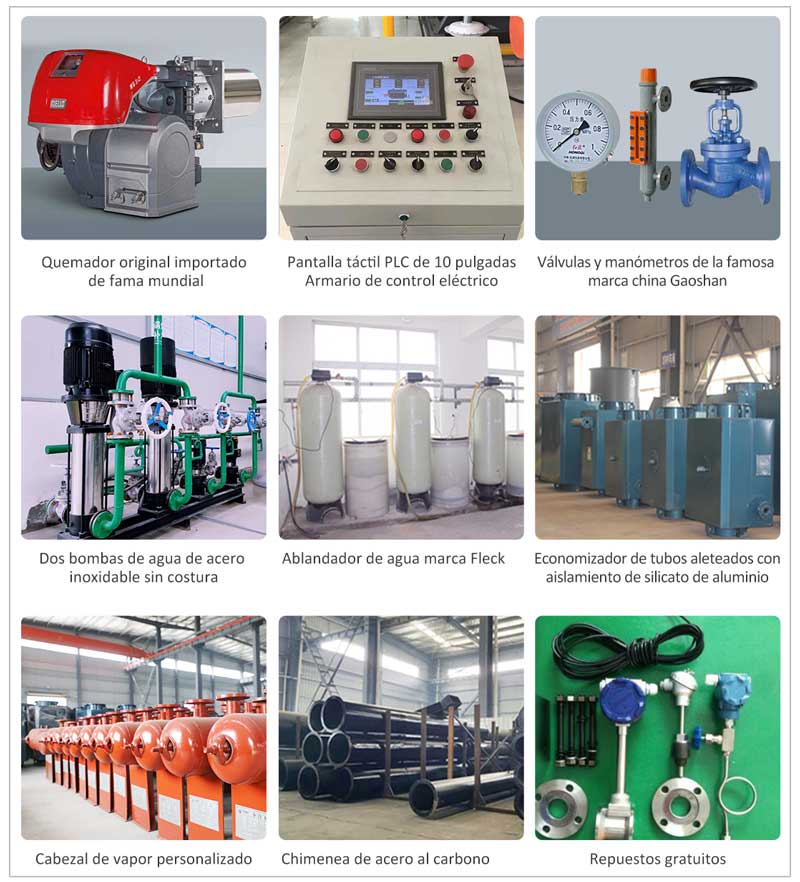

Accesorios importantes de la caldera

1. Quemador: Utilizamos un quemador de marca estable, tenemos una cooperación estrecha con Baltur, Riello, Unigas, Oilon, etc.

2. Economizador: recicle el humo agotado para calentar el agua de alimentación, aumente 40 ℃ al agua de alimentación antes de la caldera, reduzca la temperatura del humo agotado por debajo de 95 ℃, ahorre combustible al menos un 6 % por hora

3. Panel de control: sistema de programa PLC + pantalla táctil de 10” | Función de voz | Diseñado con convertidor para ahorrar electricidad | Con dispositivos de protección por sobrecalentamiento, sobrepresión, falta de agua, detección de fugas de gas, apagado de llama, etc.

4. Válvulas y manómetros: Transmisor de presión | Controlador de presión de la marca Danmark | Manómetro | Manómetro de conexión eléctrica

5. Bomba de agua de alimentación: Oferta de 2 juegos Tipo vertical de acero inoxidable, marca China Top No. de CNP
